En simpel variable blæserstyring
På denne side kan du læse lidt om hvordan du kan med få midler lave en lille simpel blæser styrin, samt et tabel over de forskellige mærker af blæser og deres start spænding og strøm.
Til en simpel blæser styrring skal du bruge et HAN og et HUN 4 Pol molex stik samt noget blød strømledning, og minimum 4 Watt Potmeter af værdi 220 eller 470 Ohm, afhængig af blæserens startspæning. Du kan også vælge at bruge en strøm forlænger eller strømtyv til konstruktionen.

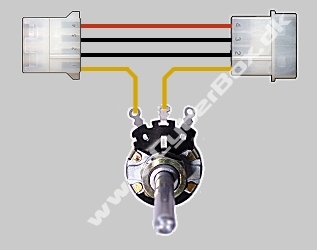

Her ses hvordan du laver en simpel konstruktion til blæserstyring
Du kan Feks tage strømforlængeren eller strømtyven og klippe i den gule ledning og monteret et potmeter imellem de klippede ledninger som vist på tegningen.



Skala over de forskellige blæser og deres startspænding (Minimumsspænings).
Jeg har valgt at tage forskellige blæser til testen fra forskellige producenter som vist nedenfor. I testen er der brugt det ovenstående konstruktion til at teste og måle deres spænding, den maximale modstand og strømmen igenne modstanden/blæseren.
Der kan variere fra blæsere til blæser fra samme producent, så der skal påregnes en magn på +/- 5% af alle test reslutatsværdier.



Model
MIN Volt
Strøm
MAX
220 Ohm
470 ohm
PAPST 12db
6.8 V
30 mA
160 ohm
OK
-
FLUID 80mm
5.2 V
40 mA
180 ohm
OK
OK
FLUID 92mm
5.3 V
50 mA
125 ohm
OK
-
FLUID 120mm
5.1 V
60 mA
125 ohm
OK
-
FLUID 60mm
4.0 V
30 mA
300 ohm
-
OK
Cooler Master LED
4.75 V
30 mA
180 ohm
OK
OK
DFI/Mantec LED
5.65 V
70 mA
85 ohm
OK
-
ANTEC LED
3.0 V
30 mA
300 ohm
-
OK
Blå - klar
2.8 V
40 mA
220 ohm
OK
OK
Hvid - klar
3.8 V
40 mA
190 ohm
OK
OK
Pink - klar
3.4 V
50 mA
170 ohm
OK
OK



Model
Blæser der er brugt til testen.
MIN volt
Den spændings som er minimumsspænding for blæseren, hvor den starter fra.
STRØM
Det er den strømforbrug der er ved opstarten af blæseren
MAX
Det er den mag som blæseren kan køre imellem og op til før den stopper..
Feks. PAPST med MAX 160 ohm = 0 til 160 ohm (12V ned til 6.8V)
220 Ohm
220 ohms potmeter kan anvendes til den pågældende blæser
470 Ohm
470 ohms potmeter kan anvendes til den pågældende blæser

Vælg den rigtig Drejepotmeter bedst muligt.
At vælge den rigtig potmeter, får du også bedst udnyttelse af drejeskal fuldt ud. Man kan bruge 470 (500) ohm Potmeter til alle blæser, men mange af blæser bruger ikke hele skalaen fra 0 til 470 ohm. Nogle blæser bruger feks 0 til 200 ohm hvor resten af 270 ohm er bare til spild. Det skal forståes sådan at hvis man tager en af de ovennævnte blæser som feks har en MAX på 220, så vil blæseren er slukket fra 220 og op efter. Så kommer du kun til at bruge det halve af skalaen på potmeteren, hvor resten er ligegyldig. Så i dette tilfælde kan man tage en potmeter som kun gå til 220 ohm, og opnår fuld skala regulereing.

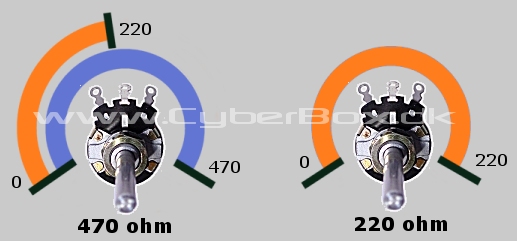

På den nederste tegning kan du se 2 forskellige potmeter, men brugt samme blæser på 220 ohm MAX (RØD) hvor resten af dreje område er slukket. Ved at skifte fra 470 til 220 ohms Potmeter, får du ligepludselig fuld drejeområde (rød til højre) og kan regulere mere precis end hvis du kun udnyttede halvdelen af område som vist med Rød til venstre. Men har du derimod MAX på fekx 400, skal der så bruges en 470 ohm potmeter, da 220 vil ikke række længe end til 200 og blæseren er stadig på halv blus.




Testet, skrevet og illustreret af MaxBurner.
